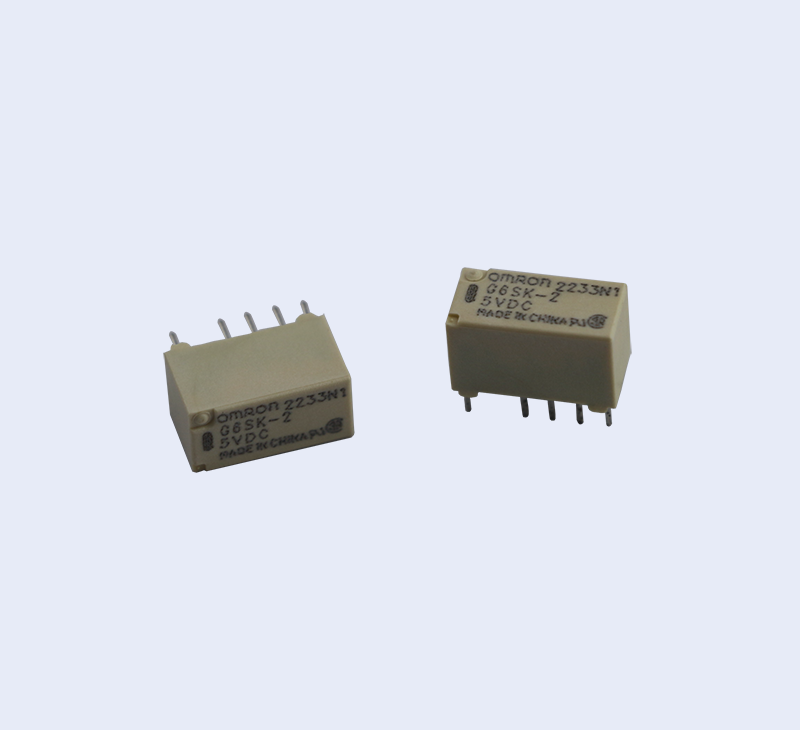

G6S 表面安裝繼電器
2A級2級小型信號切換用的國際標準繼電器
? 長端子形狀，焊接部分的長期連接可靠性提高。（表面安裝端子型）
? 內部為L形端子形狀，可進行高密度封裝。（表面安裝端子型）
? 利用獨特的焊接部端子構造，在IRS封裝時，端子溫度上升快，確保良好的焊接性。（表面安裝端子型）
? 線圈接點間耐高壓2,000V AC、高度耐沖擊電壓2,500V 2×10μs（Telcordia標準）。
? 高9.4mm×寬7.5mm×長15mm的小型尺寸。
? 還有BSI(EN60950)附加絕緣認證型產品可選。（-Y型）
●表面安裝端子型標準型號
|
結構
|
種類
|
單穩型
|
1線圈閉鎖型
|
2線圈閉鎖型
|
最小包裝單位
|
|
接點結構
|
型號
|
線圈額定
電壓(V)
|
型號
|
線圈額定
電壓(V)
|
型號
|
線圈額定
電壓(V)
|
|
塑料密封型
|
DPDT (2c)
|
G6S-2F
G6S-2G
|
DC 3
|
G6SU-2F
G6SU-2G
|
DC 3
|
G6SK-2F
G6SK-2G
|
DC 3
|
50個/根
(400個/卷)
|
|
DC 4.5
|
DC 4.5
|
DC 4.5
|
|
DC 5
|
DC 5
|
DC 5
|
|
DC 12
|
DC 12
|
DC 12
|
|
DC 24
|
DC 24
|
DC 24
|
G6S-2F-Y
G6S-2G-Y
|
DC 5
|
G6SU-2F-Y
G6SU-2G-Y
|
DC 5
|
?
|
?
|
|
DC 12
|
DC 12
|
|
DC 24
|
DC 24
|
|
注:
|
1.
|
訂購時，請注明線圈額定電壓（V）。
|
|
|
|
例：G6S-2F
|
|
|
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
|
|
|
2.
|
訂購帶狀包裝（表面安裝端子型）時請在型號末尾加上-TR。
繼電器本體上并沒有-TR標記。（型號末尾無TR標記時為桿狀包裝。）
|
|
|
3.
|
帶狀包裝的最小訂購單位為2卷（最小包裝單位400個×2卷=800個）。
|
|
|
4.
|
Surface mounting terminal (SMT) standard models are shipped in moisture-proof package.
|
●印刷基板用端子型標準型號
|
結構
|
種類
|
單穩型
|
1線圈閉鎖型
|
2線圈閉鎖型
|
最小包裝單位
|
|
接點結構
|
型號
|
線圈額定
電壓(V)
|
型號
|
線圈額定
電壓(V)
|
型號
|
線圈額定
電壓(V)
|
|
塑料密封型
|
DPDT (2c)
|
G6S-2
|
DC 3
|
G6SU-2
|
DC 3
|
G6SK-2
|
DC 3
|
50個/根
|
|
DC 4.5
|
DC 4.5
|
DC 4.5
|
|
DC 5
|
DC 5
|
DC 5
|
|
DC 12
|
DC 12
|
DC 12
|
|
DC 24
|
DC 24
|
DC 24
|
|
G6S-2-Y
|
DC 5
|
G6SU-2-Y
|
DC 5
|
?
|
?
|
|
DC 12
|
DC 12
|
|
DC 24
|
DC 24
|
|
注
|
1.
|
訂購時，請注明線圈額定電壓（V）。
|
|
|
|
例：G6S-2
|
|
|
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
|
|
|
2.
|
印刷電路板用端子型為無防濕包裝。
|
額定值
單穩型 (G6S-2, G6S-2F, G6S-2G)
|
額定電壓 (V)
|
DC 3
|
DC 4.5
|
DC 5
|
DC 12
|
DC 24
|
|
額定電流 (mA)
|
46.7
|
31.0
|
28.1
|
11.7
|
8.3
|
|
線圈電阻 (Ω)
|
64.3
|
145
|
178
|
1,028
|
2,880
|
|
動作電壓 (V)
|
75% 以下
|
|
復位電壓 (V)
|
10% 以上
|
|
最大容許電壓 (V)
|
200% （23oC）,130% （85oC）
|
170%（23oC）,130%（85oC)
|
|
消費功率 (mW)
|
約140
|
約200
|
|
注
|
1.
|
額定電流、線圈電阻是線圈溫度在＋23℃時的值，公差為±10%。
|
|
|
2.
|
動作特性為線圈溫度在+23℃時的值。
|
|
|
3.
|
最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
單穩型 (G6S-2-Y, G6S-2F-Y, G6S-2G-Y)
|
額定電壓 (V)
|
DC 5
|
DC 12
|
DC 24
|
|
額定電流 (mA)
|
40
|
16.7
|
9.6
|
|
線圈電阻 (Ω)
|
125
|
720
|
2,504
|
|
動作電壓 (V)
|
75% 以下
|
|
復位電壓 (V)
|
10% 以上
|
|
最大容許電壓 (V)
|
170% (23°C)
|
|
消費功率 (mW)
|
約200
|
約230
|
|
注
|
1.
|
額定電流、線圈電阻是線圈溫度在＋23℃時的值，公差為±10%。
|
|
|
2.
|
動作特性為線圈溫度在+23℃時的值。
|
|
|
3.
|
最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
|
1繞組閉鎖型 (G6SU-2, G6SU-2F, G6SU-2G)
|
額定電壓 (V)
|
DC 3
|
DC 4.5
|
DC 5
|
DC 12
|
DC 24
|
|
額定電流 (mA)
|
33.3
|
22.2
|
20
|
8.3
|
6.3
|
|
線圈電阻 (Ω)
|
90
|
203
|
250
|
1,440
|
3,840
|
|
動作電壓 (V)
|
75% 以下
|
|
復位電壓 (V)
|
75% 以下
|
|
最大容許電壓 (V)
|
180% （23oC）， 140% （85oC）
|
|
消費功率 (mW)
|
約100
|
約150
|
|
注
|
1.
|
額定電流、線圈電阻是線圈溫度在＋23℃時的值，公差為±10%。
|
|
|
2.
|
動作特性為線圈溫度在+23℃時的值。
|
|
|
3.
|
最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
1繞組閉鎖型 (G6SU-2-Y G6SU-2F-Y G6SU-2G-Y)
|
額定電壓 (V)
|
DC5
|
DC12
|
DC24
|
|
額定電流 (mA)
|
28.1
|
11.7
|
5.8
|
|
線圈電阻 (Ω)
|
178
|
1,028
|
4,114
|
|
動作電壓 (V)
|
75% 以下
|
|
復位電壓 (V)
|
75% 以下
|
|
最大容許電壓 (V)
|
200% ( 23°C)
|
|
消費功率 (mW)
|
約140
|
|
注
|
1.
|
額定電流、線圈電阻是線圈溫度在＋23℃時的值，公差為±10%。
|
|
|
2.
|
動作特性為線圈溫度在+23℃時的值。
|
|
|
3.
|
最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
|
2繞組閉鎖型 (G6SK-2, G6SK-2F, G6SK-2G)
|
額定電壓 (V)
|
DC 3
|
DC 4.5
|
DC 5
|
DC 12
|
DC 24
|
|
額定電流 (mA)
|
66.6
|
44.4
|
40
|
16.7
|
12.5
|
|
線圈電阻 (Ω)
|
45
|
101
|
125
|
720
|
1,920
|
|
動作電壓 (V)
|
75% 以下
|
|
復位電壓 (V)
|
75% 以下
|
|
最大容許電壓 (V)
|
170% ( 23°C), 130% (85°C)
|
140% ( 23°C), 110% ( 70°C)
|
|
消費功率 (mW)
|
約200
|
約300
|
|
注
|
1.
|
額定電流、線圈電阻是線圈溫度在＋23℃時的值，公差為±10%。
|
|
|
2.
|
動作特性為線圈溫度在+23℃時的值。
|
|
|
3.
|
最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
|
EN60950 certified Model (G6S-2F-Y, G6S-2G-Y, G6S-2-Y)
|
額定電壓 (V)
|
DC 5
|
DC 12
|
DC 24
|
|
額定電流 (mA)
|
40
|
16.7
|
9.6
|
|
線圈電阻 (Ω)
|
125
|
720
|
2,504
|
|
動作電壓 (V)
|
75% 以下
|
|
復位電壓 (V)
|
10% 以上
|
|
最大容許電壓 (V)
|
170% ( 23°C), 130%(85°C)
|
170% ( 23°C), 110% ( 70°C)
|
|
消費功率 (mW)
|
約200
|
約230
|
|
注
|
1.
|
額定電流、線圈電阻是線圈溫度在＋23℃時的值，公差為±10%。
|
|
|
2.
|
動作特性為線圈溫度在+23℃時的值。
|
|
|
3.
|
最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
|
開關部
|
|
電阻負載
|
|
接點接觸結構
|
雙橫桿
|
|
接點材質
|
Ag (Au-clad)
|
|
額定負載
|
AC125V 0.5A、 DC30V 2A
|
|
額定通電電流
|
2A
|
|
接點電壓的最大值
|
AC250V, DC220V
|
|
接點電流的最大值
|
2A
|
|
性能
種類
|
|
項目
|
|
單穩型
|
1繞組閉鎖型
|
2繞組閉鎖型
|
EN60950 certified
|
EN60950 certified
|
G6S-2, G6S-2F,
G6S-2G
|
G6SU-2, G6SU-2F,
G6SU-2G
|
G6SK-2, G6SK-2F,
G6SK-2G
|
G6S-2F-Y, G6S-2G-Y,
G6S-2-Y
|
G6SU-2-Y,
G6SU-2F-Y,
G6SU-2G-Y
|
|
接觸電阻 *1
|
75mΩ 以下
|
|
動作（置位）時間
|
4ms 以下
|
|
重復（重置）時間
|
4ms 以下
|
|
最小置位、重置脈沖幅度
|
---
|
10 ms
|
---
|
10 ms
|
|
絕緣電阻 *2
|
1000 M Ω 以上 (DC500V兆歐表)
|
|
耐壓
|
線圈和接點之間
|
2,000 VAC, 50/60 Hz 1 min
|
1,000 VAC, 50/60 Hz 1 min
|
2,000 VAC, 50/60 Hz 1 min
|
|
異極接點之間
|
1,500 VAC, 50/60 Hz 1 min
|
|
同極接點之間
|
1,000 VAC, 50/60 Hz 1 min
|
|
置位、重置線圈之間
|
---
|
500 VAC, 50/60 Hz for 1 min
|
單穩型
G6S-2, G6S-2-Y
尺寸公差 ±0.3mm
|
印刷基板加工尺寸
(底視圖)
|
端子配置/內部連接圖
(底視圖)
注.請注意線圈極性。
|
G6S-2F, G6S-2F-Y
尺寸公差 ±0.3mm
|
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm
|
端子配置/內部連接圖
(頂視圖)
注.請注意線圈極性。
|
G6S-2G , G6S-2G-Y
尺寸公差 ±0.3mm
|
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm
|
端子配置/內部連接圖
(頂視圖)
注.請注意線圈極性。
|
1繞組閉鎖型
G6SU-2
尺寸公差 ±0.3mm
|
印刷基板加工尺寸
(底視圖)
|
端子配置/內部連接圖
(底視圖)
注.請注意線圈極性。
|
G6SU-2F
尺寸公差±0.3mm
|
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm
|
端子配置/內部連接圖
(頂視圖)
注.請注意線圈極性。
|
G6SU-2G
尺寸公差 ±0.3mm
|
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm
|
端子配置/內部連接圖
(頂視圖)
注.請注意線圈極性。
|
2繞組閉鎖形
G6SK-2
尺寸公差 ±0.3mm
|
印刷基板加工尺寸
(底視圖)
|
端子配置/內部連接圖
(底視圖)
注.請注意線圈極性。
|
G6SK-2F
尺寸公差: ±0.3mm
|
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm
|
端子配置/內部連接圖
(頂視圖)
注.請注意線圈極性。
|
G6SK-2G
尺寸公差 ±0.3mm
|
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm
|
端子配置/內部連接圖
(頂視圖)
注.請注意線圈極性。
|
| |
