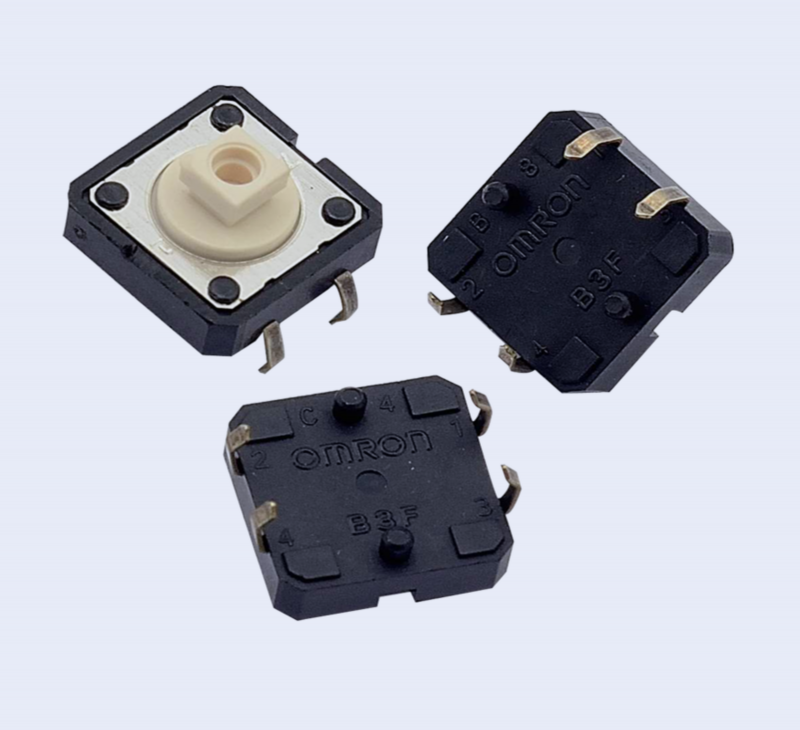

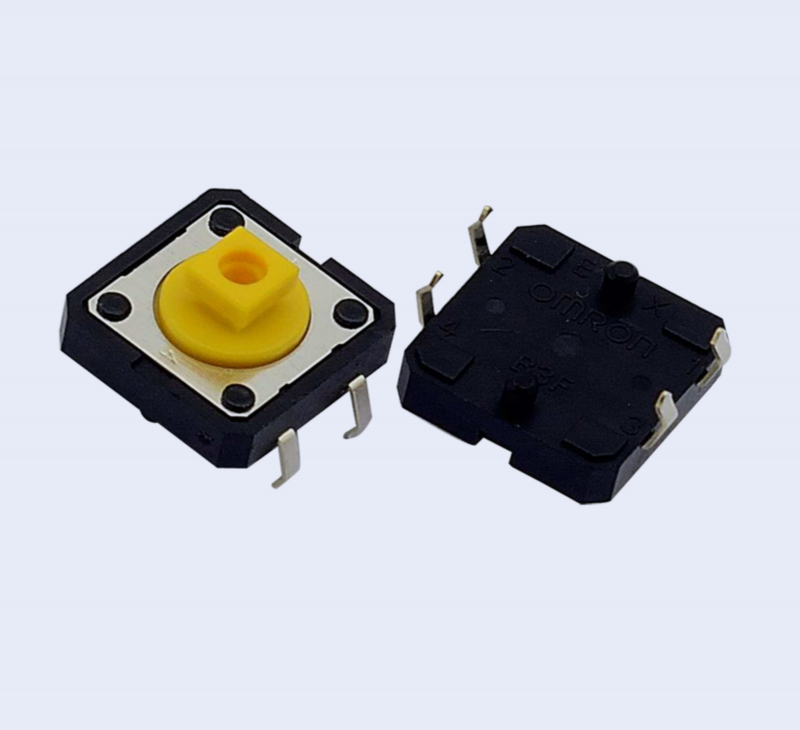

B3F-4000系列歐姆龍輕觸式開關

B3F 輕觸式開關 基板插入安裝型，6mm方形、12mm方形及橫向操作型、鍍金接點、徑向帶裝型等，品種齊全 ? 實現輕快的按觸感及高壽命 ? 備有可用于通用的徑向帶狀部件插入機的帶狀規格 ? 備有可以在長時間內保持穩定接觸和絕緣的鍍金型 ? 凸型頂塊上可以安裝鍵頂(B32系列)。 B3F 基板插入安裝型，6mm方形、12mm方形及橫向操作型、鍍金接點、
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項
種類
6mm方形
型號 接點材質 柱塞的種類 高度 動作力 柱塞顏色 袋裝
無接地端子 最小包裝單位 有接地端子 最小包裝單位
標準型
B3F-1000系列 		鍍銀 （平型）
 4.3mm 0.98N {100gf} 象牙色 B3F-1000 100個 B3F-1100 100個
1.47N {150gf} 黃 B3F-1002 B3F-1102
2.55N {260gf} 橙 B3F-1005 B3F-1105
4.9N {500gf} 紅 B3F-1006 -
5.0mm 0.98N {100gf} 黑 B3F-1020 B3F-1120
1.47N {150gf} 灰 B3F-1022 B3F-1122
2.55N {260gf} 粉紅 B3F-1025 B3F-1125
4.9N {500gf} 藍 B3F-1026 -
5.0mm (7.5mm節距) 0.98N {100gf} 黑 - B3F-1110
7.0mm 0.98N {100gf} 黑 B3F-1060 -
1.47N {150gf} 黃 B3F-1062 -
9.5mm 0.98N {100gf} 黑 B3F-1070 -
1.47N {150gf} 黃 B3F-1072 -
2.55N {260gf} 橙 B3F-1075 -
凸型
 7.3mm 0.98N {100gf} 象牙色 B3F-1050 B3F-1150
1.47N {150gf} 黃 B3F-1052 B3F-1152
2.55N {260gf} 橙 B3F-1055 B3F-1155
4.9N {500gf} 紅 B3F-1056 -
橫向操作型
B3F-3000系列 		鍍銀 平型
 3.15mm 0.98N {100gf} 象牙色 - B3F-3100
1.47N {150gf} 黃 - B3F-3102
2.55N {260gf} 橙 - B3F-3105
3.85mm 0.98N {100gf} 黑 - B3F-3120
1.47N {150gf} 灰 - B3F-3122
2.55N {260gf} 粉紅 - B3F-3125
凸型
 6.15mm 0.98N {100gf} 象牙色 - B3F-3150
1.47N {150gf} 黃 - B3F-3152
2.55N {260gf} 橙 - B3F-3155
高可靠型
鍍金型
B3F-1000-G系列 		鍍金 平型
 4.3mm 1.76N {180gf} 黃 B3F-1002-G B3F-1102-G
5.0mm 灰 B3F-1022-G B3F-1122-G
7.0mm 黃 B3F-1062-G
(見備注) 		-
9.5mm 黃 B3F-1072-G
(見備注) 		-
高可靠型
鍍金型
橫向操作型
B3F-3000-G系列 		凸型
 7.3mm 黃 B3F-1052-G -
平型
 3.85mm 灰 - B3F-3122-G
(見備注)
注.訂購數量必須為100個的整數倍。

12mm方形
型號 接點材質 柱塞的種類
(或LED顏色) 		高度 動作力 柱塞顏色 袋裝(100個開關為單位)
無接地端子 最小包裝單位 有接地端子 最小包裝單位
標準型
B3F-4000系列 		鍍銀 平型 4.3mm 1.27N {130gf} 象牙色 B3F-4000 100個 B3F-4100 100個
2.55N {260gf} 黃 B3F-4005 B3F-4105
凸型 7.3mm 1.27N {130gf} 象牙色 B3F-4050 B3F-4150
2.55N {260gf} 黃 B3F-4055 B3F-4155
長壽型
B3F-5000系列 		鍍銀 平型 4.3mm 1.27N {130gf} 藍 B3F-5000 B3F-5100
凸型 7.3mm 藍 B3F-5050 B3F-5150
高信賴型
鍍金型
B3F-5001系列 		鍍金 平型 4.3mm 1.27N {130gf} 藍 B3F-5001 B3F-5101
凸型 7.3mm 藍 B3F-5051 B3F-5151
注.訂購數量必須為100個的整數倍。

6mm方形柱塞型(壓花帶裝規格)
  • 型號 接點材質 柱塞的種類 高度 動作力 柱塞顏色 徑向帶裝
    無接地端子 最小包裝單位 有接地端子 最小包裝單位
    柱塞型
    B3F-6000系列     		鍍銀 平型 4.3mm 0.98N {100gf} 象牙色 B3F-6000 1,000個 B3F-6100 1,000個
    1.47N {150gf} 黃 B3F-6002 B3F-6102
    5.0mm
    0.98N {100gf}
    		黑 B3F-6020 B3F-6120
    1.47N {150gf}
    		灰 B3F-6022 B3F-6122
    凸型
    7.3mm
    0.98N {100gf}
    		象牙色 B3F-6050 B3F-6150
    額定值/性能
    額定值（阻性負載） DC3～24V 1～50mA（B3F-G系列：DC3V～24V 100μA～50mA）
    最小適用負載（參考值） DC1V 10μA
    使用環境溫度 -25～+70℃，60％RH以下（無結冰、無凝露）
    使用環境濕度 35～85%RH（+5～+35℃）
    接點結構 1a常開接點
    接觸電阻（初始值） 100mΩ以下
    絕緣電阻 100MΩ以上（DC250V絕緣電阻計）
    耐電壓 AC500V 50/60Hz 1min
    震蕩時間 5ms以下
    振動 誤動作：頻率10～55Hz 雙振幅1.5mm
    沖擊 耐久：最大1,000m/s2
    誤動作：100m/s2
    壽命 B3F-1000, B3F-3000, B3F-6000:
    1,000,000次以上(OF: 0.98N {100gf}) (B3F-1070: 500,000次以上)
    300,000次以上(OF: 1.47N {150gf})
    100,000次以上(OF: 2.55N {260gf})
    50,000次以上(OF: 4.9N {500gf})

    B3F-4000:
    3,000,000次以上(OF: 1.27N {130gf})
    1,000,000次以上(OF: 2.55N {260gf})

    B3F-5000/5001:
    10,000,000次以上

    B3F-G:
    300,000次以上

    重量     		6mm方形：約0.25g
    12mm方形：約0.85g（標準數值）
    開孔形：約0.25g
    保護結構 IEC IP00
    清洗 不可

    外形尺寸
    (單位：mm)
    注. BOTTOM VIEW 中"OMRON"的標識在正常狀態下（見右圖），端子編號如右圖。（橫壓型和徑向型除外） Bottom View
    6mm方形
    標準型、平型（無接地端子）
    B3F-1000, B3F-1002, B3F-1005, B3F-1006
    B3F-1020 (見備注), B3F-1022 (見備注),
    B3F-1025 (見備注), B3F-1026 (見備注)
    B3F-1002-G, B3F-1022-G (見備注)
    B3F:Dimensions1
    注：B3F-1020、B3F-1022、B3F-1025、B3F-1026、B3F-1022-G高度在5±0.2mm


    標準型、平型（有接地端子、間距6.5mm）
    B3F-1100, B3F-1102, B3F-1105
    B3F-1120 (見備注), B3F-1122 (見備注)
    B3F-1125 (見備注)
    B3F-1102-G, B3F-1122-G (見備注)
    B3F:Dimensions2
    注：B3F-1120、B3F-1122、B3F-1125、B3F-1122-G高度在5±0.2mm


    標準型、平型（有接地端子、間距7.5mm）
    B3F-1110
    B3F:Dimensions3

    標準型、平型（無接地端子）
    B3F-1060, B3F-1062, B3F-1062-G
    B3F:Dimensions4
    注. 上述外形尺寸圖中，未注公差為±0.4mm。開關本體上沒有標明端子編號。


    標準型、平型（無接地端子）
    B3F-1070, B3F-1072, B3F-1075, B3F-1072-G
    B3F:Dimensions5


    標準型、凸型（無接地端子）
    B3F-1050, B3F-1052
    B3F-1055, B3F-1056
    B3F-1052-G
    B3F:Dimensions6


    標準型、凸型（有接地端子）
    B3F-1150, B3F-1152, B3F-1155
    B3F:Dimensions7


    橫向操作型、平型
    B3F-3100, B3F-3102, B3F-3105
    B3F:Dimensions8


    橫向操作型、平型(高度3.85m)
    B3F-3120, B3F-3122, B3F-3125, B3F-3122-G
    B3F:Dimensions9


    橫向操作型、凸型
    B3F-3150, B3F-3152, B3F-3155
    B3F:Dimensions10

    12mm方形
    標準型、長壽命型、高信賴型
    平型（無接地端子）
    B3F-4000, B3F-4005,
    B3F-5000, B3F-5001
    B3F:Dimensions11


    標準型、長壽命型、高信賴型
    平型（有接地端子）
    B3F-4100, B3F-4105,
    B3F-5100, B3F-5101
    B3F:Dimensions12


    標準型、長壽命型、高信賴型
    凸型（無接地端子）
    B3F-4050, B3F-4055,
    B3F-5050, B3F-5051
    B3F:Dimensions13


    標準型、長壽命型、高信賴型
    凸型（有接地端子）
    B3F-4150, B3F-4155,
    B3F-5150, B3F-5151
    B3F:Dimensions14

    注.1 BOTTOM VIEW 中"OMRON"的標識在正常狀態下（見右圖），端子編號如右圖。

    6mm方形柱塞型（袋裝規格）
    平型(無接地端子)
    B3F-6000, B3F-6002
    B3F:Dimensions15
    注.帶子的方向隨機為A面或B面


    平型(有接地端子)
    B3F-6100, B3F-6102
    B3F:Dimensions16


    平型(無接地端子)
    B3F-6020, B3F-6022
    B3F:Dimensions17
    注.帶子的方向隨機為A面或B面


    平型（有接地端子）
    B3F-6120, B3F-6122
    B3F:Dimensions18


    凸型（無接地端子）
    B3F-6050, B3F-6052
    B3F:Dimensions19
    注.帶子的方向隨機為A面或B面


    凸型（有接地端子）
    B3F-6150, B3F-6152
    B3F:Dimensions20


    動作特性

    動作力
    (OF)

    項目
    		B3F-1000, B3F-3000, B3F-6000 B3F-4000, B3F-5000 B3F-G
    0.98N 1.47N 2.55N 4.9N 1.27N 2.55N 1.76N
    B3F-1  0
    B3F-3  0
    B3F-6  0     		B3F-1  2
    B3F-3  2
    B3F-6  2     		B3F-1  5
    B3F-3  5     		B3F
    -10  6     		B3F-4  0
    B3F-5  0
    B3F-5  1     		B3F
    -4   5     		B3F-12-G
    B3F-32-G
    動作力
    (OF)     		0.98±0.29N
    {100±30gf}     		1.47±0.49N
    {150±50gf}     		2.55±0.69N
    {260±70gf}     		4.9±1.47N
    {500±150gf}     		1.27±0.49N
    {130±50gf}     		2.55±0.69N
    {260±70gf}     		1.76±0.49N
    {180±50gf}
    回復力
    (RF)     		最小0.2N
    {20gf}     		最小0.49N
    {50gf}     		最小0.49N
    {50gf}     		最小0.7N
    {70gf}     		最小0.29N
    {30gf}     		最小0.49N
    {50gf}     		最小0.49N
    {50gf}
    預行程(PT)
      0.25 +0.2 mm
    -0.1
      0.3 +0.2 mm
    -0.1
      0.25 +0.2 mm
    -0.1
