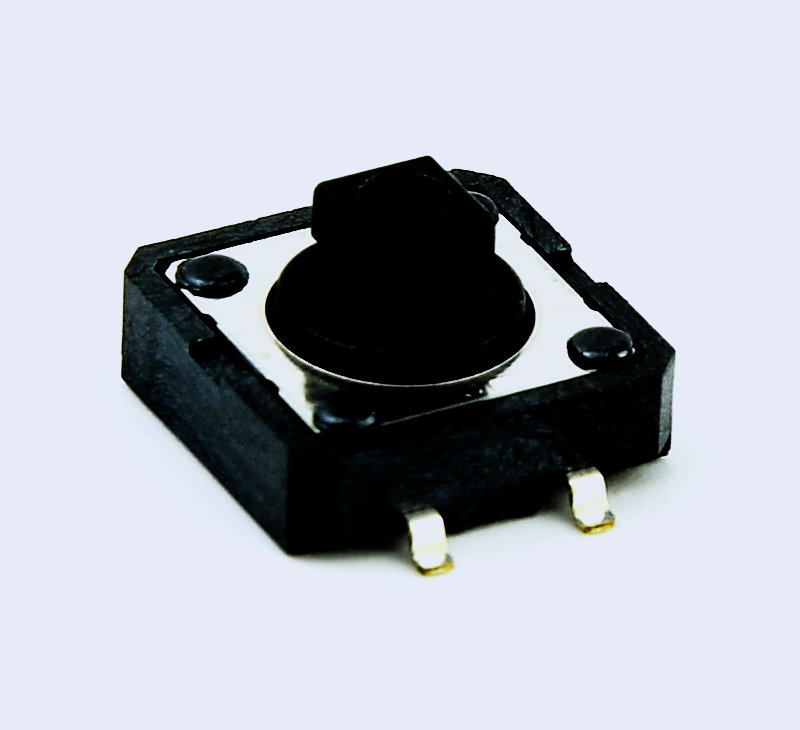

12 × 12 mm 方形
類型
接點材質
柱塞的種類
高度
動作力(OF)
柱塞顏色
壓花帶
型號
最小包裝單位
B3FS-4000 系列
鍍銀
4.3 mm
1.47 N
黑
B3FS-4002P
1,000
2.55 N
B3FS-4005P
7.3 mm
1.47 N
B3FS-4052P
500
2.55 N
B3FS-4055P
?額定值/性能
| 額定值（阻性負載） | DC3~24V?1~50mA?? | |
| 最小適合負載（參考值） | DC1V?10μA | |
| 使用環境溫度 | -25~+70℃?60%RH以下（無結冰、無凝露） | |
| 使用環境濕度 | 35~85%RH（+5~+35℃） | |
| 接點結構 | 1a（常開接點） | |
| 接觸電阻（初始值） | 100mΩ以下（DC5V?1mA通電） | |
| 絕緣電阻 | 100MΩ以上（DC250V絕緣電阻計） | |
| 耐電壓 | AC500V?50/60Hz?1min | |
| 振動 | 誤動作 | 10~55Hz?雙振幅1.5mm |
| 沖擊 | 耐久 | 最大1,000m/s2 |
| 誤動作 | 最大100m/s2 | |
| 壽命 |
OF：1.47N型?30萬次以上 OF：2.55N型?100萬次以上 |
|
| 重量 | 約1g | |
| 保護結構 | IEC?IP00 | |
| 洗凈 | 不可 | |
(單位: mm)
(基板 t= 1.6)
(基板 t= 1.6)
